Comment bien mesurer une fenêtres selon le type de pose de l’existant.

Bien mesurer une fenêtre est une étape cruciale dans tout projet de rénovation ou de construction. Que ce soit pour remplacer des fenêtres existantes ou pour installer de nouvelles ouvertures, des mesures exactes sont essentielles pour garantir une installation réussie et une performance optimale des fenêtres. Une mauvaise prise de mesures peut entraîner des problèmes d'étanchéité, des pertes d'énergie, et même des coûts supplémentaires pour des ajustements ou des réinstallations.





Dans ce guide, nous allons explorer les différentes méthodes de mesure des fenêtres en fonction du type de pose : en rénovation, en applique, en tunnel et en feuillure. Chaque type de pose présente ses propres spécificités et exigences en matière de mesure, et il est important de les comprendre pour éviter les erreurs courantes.

Nous aborderons également la définition de la côte, un terme technique souvent utilisé dans le domaine de la construction et de la rénovation. Comprendre ce qu'est une côte et son importance dans la prise de mesures est essentiel pour garantir des résultats précis et fiables.

Ensuite, nous détaillerons les étapes pour prendre des mesures d'ouverture de fenêtre, en mettant l'accent sur les points de référence et les techniques à utiliser pour obtenir des mesures précises. Nous fournirons également des conseils sur la création d'une fiche métré, un document indispensable pour toute installation de fenêtres, qui doit inclure des informations détaillées sur les dimensions, le type de pose, les matériaux et les finitions.

Enfin, nous discuterons des erreurs à ne pas commettre lors de la prise de côtes. Les erreurs courantes, telles que ne pas vérifier les mesures ou ne pas tenir compte des irrégularités du mur, peuvent avoir des conséquences significatives sur la qualité de l'installation. Nous offrirons des conseils pratiques pour éviter ces erreurs et garantir une prise de mesures précise et fiable.

Ce guide vise à fournir une compréhension complète et détaillée des différentes étapes et considérations nécessaires pour mesurer des fenêtres de manière précise. En suivant ces conseils et en évitant les erreurs courantes, vous serez en mesure de réaliser une installation de fenêtres réussie et durable.

Mesure des fenêtres selon le type de pose.

Mesurer une fenêtre varie en fonction du type de pose choisi. Chaque type de pose présente des spécificités qui nécessitent des techniques de mesure adaptées. Voici un guide détaillé pour mesurer des fenêtres selon les types de pose les plus courants : en rénovation, en applique, en tunnel et en feuillure.

A.     Pose en rénovation.

Définition de la pose en rénovation : La pose en rénovation consiste à installer une nouvelle fenêtre sur un dormant existant. Cette méthode est souvent utilisée lorsque le dormant est en bon état et qu'il n'est pas nécessaire de le remplacer.

Étapes pour mesurer une fenêtre en rénovation.

• Mesure de la largeur : Prenez la mesure de la largeur intérieure du dormant existant. Mesurez trois points différents (haut, milieu et bas) et utilisez la plus petite mesure pour garantir que la nouvelle fenêtre s'ajuste correctement.
• Mesure de la hauteur : Mesurez la hauteur intérieure du dormant existant. Comme pour la largeur, prenez des mesures en trois points différents (gauche, centre et droite) et utilisez la plus petite mesure.
• Mesure de la profondeur : Mesurez la profondeur du dormant existant pour vous assurer que la nouvelle fenêtre s'intégrera bien dans l'ouverture.



Outils nécessaires :

• Mètre ruban ou laser.
• Niveau à bulle.
• Crayon pour marquer les points de mesure.

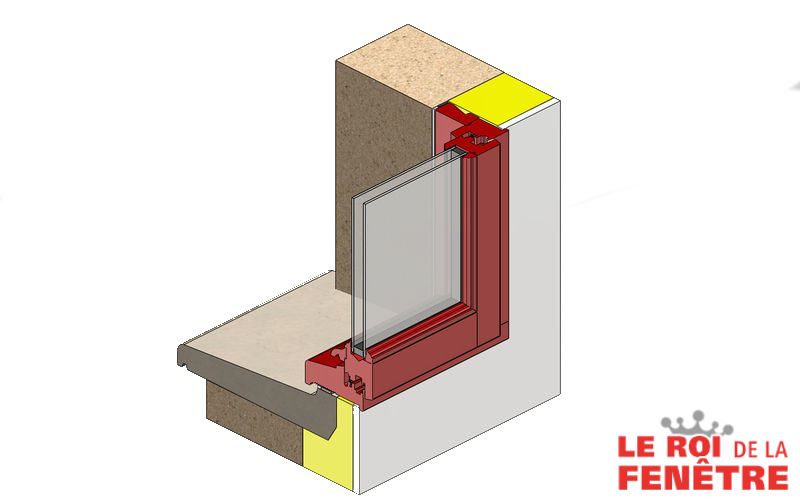

B.     Pose en applique.

Définition de la pose en applique : La pose en applique consiste à installer la fenêtre directement sur le mur extérieur, sans encastrer le dormant dans l'ouverture. Cette méthode est souvent utilisée pour les constructions neuves ou lorsque l'ouverture est trop petite pour une pose en tunnel.





Étapes pour mesurer une fenêtre en applique.

Mesure de la largeur : Mesurez la largeur de l'ouverture en trois points différents (haut, milieu et bas) et utilisez la plus petite mesure.

Mesure de la hauteur : Mesurez la hauteur de l'ouverture en trois points différents (gauche, centre et droite) et utilisez la plus petite mesure.

Mesure de la profondeur : Mesurez la profondeur de l'ouverture pour déterminer la taille des équerres de fixation nécessaires.

Outils nécessaires :

• Mètre ruban ou laser.
• Niveau à bulle.
• Crayon pour marquer les points de mesure.

A.     Pose en tunnel.

Définition de la pose en tunnel : La pose en tunnel consiste à encastrer le dormant de la fenêtre dans l'épaisseur du mur. Cette méthode est couramment utilisée pour les constructions neuves et les rénovations majeures.





Étapes pour mesurer une fenêtre en tunnel :

Mesure de la largeur : Mesurez la largeur de l'ouverture en trois points différents (haut, milieu et bas) et utilisez la plus petite mesure.

Mesure de la hauteur : Mesurez la hauteur de l'ouverture en trois points différents (gauche, centre et droite) et utilisez la plus petite mesure.

Mesure de la profondeur : Mesurez la profondeur de l'ouverture pour déterminer la taille des équerres de fixation nécessaires.

Outils nécessaires :

• Mètre ruban ou laser de mesure.
• Niveau à bulle.
• Crayon pour marquer les points de mesure.

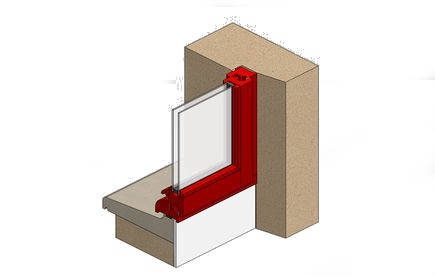

A.     Pose en feuillure.

Définition de la pose en feuillure :  La pose en feuillure consiste à installer la fenêtre dans une feuillure préexistante dans le mur. Cette méthode est souvent utilisée pour les rénovations où l'ouverture est déjà préparée pour accueillir une fenêtre.







Étapes pour mesurer une fenêtre en feuillure :

Mesure de la largeur : Mesurez la largeur de la feuillure en trois points différents (haut, milieu et bas) et utilisez la plus petite mesure.

Mesure de la hauteur : Mesurez la hauteur de la feuillure en trois points différents (gauche, centre et droite) et utilisez la plus petite mesure.

Mesure de la profondeur : Mesurez la profondeur de la feuillure pour déterminer la taille des équerres de fixation nécessaires.



Outils nécessaires :

• Mètre ruban.
• Niveau à bulle.
• Crayon pour marquer les points de mesure.

Ce chapitre détaillé vous guide à travers les différentes étapes de mesure des fenêtres en fonction du type de pose, en fournissant des explications claires et des conseils pratiques pour garantir des mesures précises et fiables.

Création d'une fiche métrée pour mesurer une fenêtre.

La création d'une fiche métrée est une étape essentielle dans tout projet de rénovation ou de construction. Une fiche métré bien détaillée permet de centraliser toutes les informations nécessaires pour la commande et l'installation des fenêtres, garantissant ainsi une exécution précise et sans erreurs. Voici un guide détaillé pour créer une fiche métré complète et efficace.

A.     Éléments à inclure dans une fiche métrée.

Dimensions de l'ouverture :

Largeur : Indiquez la largeur de l'ouverture en millimètres ou en centimètres, en précisant les points de mesure (haut, milieu, bas).

Hauteur : Indiquez la hauteur de l'ouverture en millimètres ou en centimètres, en précisant les points de mesure (gauche, centre, droite).

Profondeur : Indiquez la profondeur de l'ouverture, si applicable, en millimètres ou en centimètres.

Type de pose :

Pose en rénovation : Précisez si la fenêtre sera installée sur un dormant existant.

Pose en applique : Indiquez si la fenêtre sera installée directement sur le mur extérieur.

Pose en tunnel : Mentionnez si la fenêtre sera encastrée dans l'épaisseur du mur.

Pose en feuillure : Notez si la fenêtre sera installée dans une feuillure préexistante.

Matériaux et finitions :

Matériau du cadre : Indiquez le matériau du cadre de la fenêtre (PVC, bois, aluminium, etc.).

Type de vitrage : Précisez le type de vitrage (simple, double, triple, avec isolation thermique, etc.).

Finitions : Notez les finitions souhaitées (couleur avec le numéro de RAL correspondant, type de poignée, etc.).

Autres informations pertinentes :

Nombre de fenêtres : Indiquez le nombre total de fenêtres à installer.

Emplacement des fenêtres : Précisez l'emplacement de chaque fenêtre (pièce, étage, etc.).

Remarques spécifiques : Ajoutez toute information supplémentaire qui pourrait être utile (présence de volets, type de serrure, etc.).

B.     Exemple de fiche métré.

Voici des exemples de fiches métrées pour une fenêtre en pose en rénovation, pose en applique, pose en tunnel et pose en feuillure.

Fiche Métré pour mesurer une fenêtre selon le type de poses.





A.     Conseils pour une fiche métré efficace.

Précision des mesures : Assurez-vous que toutes les mesures sont précises et vérifiées. Utilisez des outils de mesure appropriés et prenez des mesures en plusieurs points pour garantir l'exactitude.

Clarté des informations : Soyez clair et concis dans la description des matériaux et des finitions. Évitez les termes ambigus et utilisez des descriptions standardisées.

Organisation : Organisez la fiche métré de manière logique et structurée. Utilisez des tableaux ou des listes pour faciliter la lecture et la compréhension des informations.

Vérification : Relisez attentivement la fiche métré avant de la finaliser. Vérifiez que toutes les informations sont correctes et complètes.

En suivant ces conseils et en incluant tous les éléments nécessaires, vous pourrez créer une fiche métré complète et efficace. Une fiche métré bien détaillée est essentielle pour garantir une installation de fenêtres réussie et sans erreurs.

Erreurs à ne pas commettre pour mesure une fenêtre.

Des mesures incorrectes peuvent entraîner des problèmes coûteux et des retards dans le projet. Pour éviter ces désagréments, il est essentiel de connaître les erreurs courantes et de savoir comment les éviter. Voici un guide détaillé sur les erreurs à ne pas commettre lors de la prise de côtes.

Erreurs courantes de lors d’une mesure de fenêtre.

Ne pas vérifier les mesures.

• Problème: Prendre des mesures une seule fois peut entraîner des erreurs. Les variations dans les dimensions peuvent passer inaperçues.
• Solution: Toujours vérifier les mesures en les prenant à plusieurs points (haut, milieu, bas pour la largeur ; gauche, centre, droite pour la hauteur). Utilisez la plus petite mesure pour garantir que la fenêtre s'ajuste correctement.

Ne pas tenir compte des irrégularités du mur.

• Problème: Les murs ne sont pas toujours parfaitement droits ou plats. Ignorer ces irrégularités peut entraîner des problèmes d'ajustement.
• Solution: Utilisez un niveau à bulle pour vérifier la planéité du mur. Prenez des mesures supplémentaires si nécessaire pour tenir compte des irrégularités.

Utiliser des outils inappropriés.

• Problème: Utiliser des outils de mesure inadaptés peut entraîner des erreurs. Par exemple, un mètre ruban de mauvaise qualité peut donner des mesures imprécises.
• Solution: Utilisez des outils de mesure de haute qualité, tels qu'un mètre ruban professionnel et un niveau à bulle. Assurez-vous que vos outils sont en bon état et bien calibrés.

Ne pas inclure les tolérances.

• Problème: Ne pas inclure les tolérances nécessaires pour l'installation peut entraîner des problèmes d'ajustement.
• Solution: Toujours inclure une marge de tolérance dans vos mesures pour tenir compte des variations possibles et des ajustements nécessaires lors de l'installation.

Ne pas prendre en compte les obstacles.

• Problème: Ignorer les obstacles tels que les tuyaux, les câbles ou les poutres peut entraîner des problèmes lors de l'installation.
• Solution: Vérifiez soigneusement l'ouverture pour identifier tout obstacle potentiel et ajustez vos mesures en conséquence.

Conseils pour éviter les erreurs.

• Vérification des mesures.
• Double vérification: Prenez chaque mesure au moins deux fois pour vous assurer de leur exactitude.
• Utilisation de plusieurs points de mesure: Mesurez en plusieurs points pour détecter toute variation dans les dimensions.
• Utilisation d'outils appropriés :
• Qualité des outils: Investissez dans des outils de mesure de haute qualité pour garantir des mesures précises.
• Calibration: Assurez-vous que vos outils sont bien calibrés avant de les utiliser.
• Prise en compte des irrégularités du mur.
• Niveau à bulle: Utilisez un niveau à bulle pour vérifier la planéité du mur.
• Mesures supplémentaires: Prenez des mesures supplémentaires si nécessaire pour tenir compte des irrégularités.
• Inclusion des tolérances.
• Marge de tolérance: Incluez une marge de tolérance dans vos mesures pour tenir compte des variations possibles et des ajustements nécessaires.
• Documentation: Notez les tolérances dans votre fiche métré pour éviter toute confusion.
• Identification des obstacles.
• Inspection de l'ouverture: Vérifiez soigneusement l'ouverture pour identifier tout obstacle potentiel.
• Ajustement des mesures: Ajustez vos mesures en conséquence pour tenir compte des obstacles.

Exemples d'erreurs courantes et leurs conséquences.



Erreur de mesure de la largeur.

Conséquence : Une fenêtre trop large ou trop étroite peut ne pas s'ajuster correctement, entraînant des problèmes d'étanchéité et d'isolation.

Solution : Vérifiez les mesures de la largeur en plusieurs points et utilisez la plus petite mesure.



Erreur de mesure de la hauteur.

Conséquence : Une fenêtre trop haute ou trop basse peut ne pas s'ajuster correctement, entraînant des problèmes d'étanchéité et d'isolation.

Solution : Vérifiez les mesures de la hauteur en plusieurs points et utilisez la plus petite mesure.



Erreur de mesure de la profondeur.

Conséquence : Une fenêtre trop profonde ou trop peu profonde peut ne pas s'ajuster correctement, entraînant des problèmes d'étanchéité et d'isolation.

Solution : Vérifiez les mesures de la profondeur en plusieurs points et utilisez la plus petite mesure.

En suivant ces conseils et en évitant les erreurs courantes, vous pouvez garantir des mesures précises et fiables pour l'installation de vos fenêtres. Une prise de côtes précise est essentielle pour une installation réussie et durable, évitant ainsi des problèmes coûteux et des retards dans votre projet.



En conclusion, la mesure d’une fenêtre précise est une étape fondamentale dans tout projet de rénovation ou de construction. Que ce soit pour une pose en rénovation, en applique, en tunnel ou en feuillure, chaque type de pose présente des spécificités qui nécessitent des techniques de mesure adaptées. En comprenant ces spécificités et en suivant les étapes détaillées pour chaque type de pose, vous pouvez garantir des mesures précises et fiables.

La définition de la côte et la prise de mesures d'ouverture de fenêtre sont des aspects techniques essentiels qui nécessitent une attention particulière. En utilisant des outils appropriés et en suivant des techniques éprouvées, vous pouvez éviter les erreurs courantes et assurer une installation de fenêtres réussie.

La création d'une fiche métré complète et détaillée est également cruciale. Cette fiche doit inclure toutes les informations nécessaires, telles que les dimensions de l'ouverture, le type de pose, les matériaux et les finitions. Une fiche métré bien structurée et précise permet de centraliser toutes les données importantes, facilitant ainsi la commande et l'installation des fenêtres.

Enfin, il est essentiel de connaître les erreurs courantes à éviter lors de la prise de côtes. Ne pas vérifier les mesures, ignorer les irrégularités du mur, utiliser des outils inappropriés, ne pas inclure les tolérances et ne pas prendre en compte les obstacles sont des erreurs fréquentes qui peuvent entraîner des problèmes coûteux et des retards dans le projet. En suivant les conseils pour éviter ces erreurs, vous pouvez garantir des mesures précises et fiables.

En résumé, la prise de mesures précises pour l'installation de fenêtres est une étape cruciale qui nécessite une attention particulière et une compréhension approfondie des techniques et des spécificités de chaque type de pose. En suivant les conseils et les étapes détaillées dans ce guide, vous pouvez assurer une installation de fenêtres réussie et durable. N'oubliez pas que la précision et la rigueur dans la prise de mesures sont essentielles pour éviter les erreurs courantes et garantir un projet de rénovation ou de construction sans encombre.

Nous espérons que ce guide vous a fourni les informations et les conseils nécessaires pour mesurer vos fenêtres de manière précise et efficace. En appliquant ces connaissances, vous serez en mesure de réaliser une installation de fenêtres réussie et de profiter des avantages d'une fenêtre bien ajustée et performante.
